solidworks是一款强大的三维建模软件，在钣金设计领域有着广泛的应用。掌握钣金展开技巧，能帮助工程师更高效地完成工作。下面就为大家带来一份详细的solidworks钣金展开教程。

一、创建钣金基体

首先，打开solidworks软件，新建一个钣金零件文件。选择“基体-法兰”命令，绘制一个封闭的草图作为钣金的基础轮廓。草图绘制完成后，设定钣金的厚度等参数，点击“确定”即可创建出钣金基体。

二、添加钣金特征

利用“边线法兰”“斜接法兰”“褶边”等工具，可以为钣金添加各种特征。例如，通过“边线法兰”可以在钣金的边缘创建法兰结构，只需选择要添加法兰的边线，设置好法兰的尺寸和角度等参数就能快速生成。

三、展开钣金

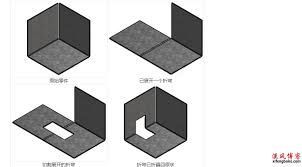

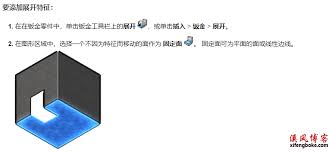

当完成钣金模型的设计后，就需要进行展开操作。在菜单栏中选择“插入”-“钣金”-“展开”命令。此时，系统会提示选择固定面，一般选择钣金上较为平整、不易变形的面作为固定面。选择好固定面后，点击“确定”，钣金就会展开成平面图形。

四、编辑展开图样

展开后的图样可能需要进行一些编辑。比如，如果发现某些尺寸不符合要求，可以双击尺寸进行修改。还可以对展开图样进行标注，使其更加清晰准确。

五、折叠钣金

在需要时，也可以将展开的钣金重新折叠回去。选择“插入”-“钣金”-“折叠”命令，按照提示选择要折叠的特征和固定面等，就能将钣金恢复到原来的三维形状。

六、保存与输出

完成钣金展开及相关操作后，记得保存文件。如果需要将展开图样用于其他用途，比如生成工程图或进行数控加工等，可以将其输出为dwg、dxf等格式。

通过以上步骤，你就能熟练地运用solidworks进行钣金展开设计。不断实践，你会对钣金展开的技巧掌握得更加娴熟，从而在钣金设计工作中更加得心应手，轻松应对各种复杂的设计任务。快来试试吧，开启你的高效钣金设计之旅！
