cad定距等分如何使用

时间：2025-10-24 13:30 责任编辑：news

在cad绘图中，定距等分是一项非常实用的功能，它能帮助我们快速且精准地将线段按照指定的距离进行等分。下面就详细介绍一下cad定距等分的使用方法。

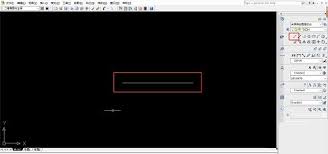

首先，打开cad软件并绘制好需要进行定距等分的线段。这是整个操作的基础，确保线段的准确性和完整性很重要。

然后，输入命令“measure”，这就是定距等分的命令。也可以在菜单栏中找到“绘图”选项，在下拉菜单中点击“点”，选择“定距等分”，同样能调出该功能。

执行命令后，会提示选择要定距等分的对象，此时点击之前绘制好的线段即可。

接下来，需要指定线段长度或块的大小。这里输入的数值就是每段等分的距离。比如，我们想要将线段等分为每段长度为50的小段，就输入50。

输入距离后，cad会在线段上按照指定距离进行等分，并标记出等分点。这些点默认是以点的形式显示，如果需要更明显的标识，可以通过设置点的样式来实现。在菜单栏中选择“格式”，点击“点样式”，在弹出的对话框中可以选择各种不同的点样式，如圆形、方形等，还能调整点的大小，以便在绘图中更清晰地看到等分点。

值得注意的是，定距等分的最后一段长度不一定正好等于指定的距离。它是根据线段的总长度和指定距离进行计算的，可能会比指定距离略长或略短。

定距等分功能在很多绘图场景中都有广泛应用。例如，在绘制建筑图纸时，需要将墙体按照一定间距布置门窗，就可以使用定距等分先确定门窗的位置；在机械制图中，对于轴类零件上键槽的分布，也能通过定距等分来准确确定位置。

通过掌握cad定距等分的使用方法，能大大提高绘图效率和准确性，让我们在cad绘图中更加得心应手，轻松完成各种复杂的绘图任务。无论是新手还是有一定经验的绘图人员，都应该熟练掌握这一实用功能，为自己的绘图工作增添助力。
