AutoCAD2007如何进行图案填充

时间：2025-09-25 09:18 责任编辑：news

在autocad2007中，图案填充是一项非常实用的功能，能让你的绘图更加生动和专业。下面就为你详细介绍如何使用它。

打开图案填充对话框

要进行图案填充，首先找到“绘图”菜单，点击其中的“图案填充”选项，或者直接在命令行输入“hatch”并回车，就能打开图案填充对话框啦。

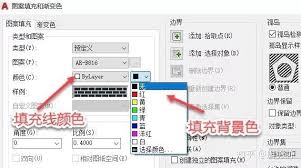

选择填充图案

在对话框中，“图案”下拉列表里有丰富多样的图案供你选择。比如常见的混凝土图案、砖墙图案等。你可以点击下拉箭头，慢慢浏览各种图案样式，找到符合绘图需求的那一款。

设置填充比例

比例参数很关键哦！它决定了图案的疏密程度。如果觉得图案太密，就把比例调大；太稀疏则调小比例。通过不断尝试，找到最合适的比例，让填充效果恰到好处。

确定填充边界

点击“拾取点”按钮，然后在绘图区域中点击要填充的区域内部，autocad会自动识别并选中边界。你也可以点击“选择对象”按钮，手动选择边界对象。选好边界后，按回车键回到图案填充对话框。

预览填充效果

在正式填充前，一定要点击“预览”按钮。这时你能看到绘图区域中显示出填充后的效果。仔细检查是否符合预期，如果不满意，马上按回车键回到对话框进行调整，直到效果满意为止。

完成填充

一切设置都没问题后，点击“确定”按钮，所选区域就会被漂亮地填充上你选择的图案啦。

图案填充在autocad2007中还有一些高级应用。比如可以对不同区域设置不同的填充图案，通过“孤岛检测”选项来处理复杂图形中的填充情况等。掌握了这些技巧，你就能在autocad绘图中更加得心应手，轻松绘制出高质量、富有细节的图形啦。无论是绘制建筑图纸、机械零件图还是其他各类工程图纸，图案填充都能为你的作品增色不少，快去试试吧！
