如何使用CATIA进行零件拔模

时间：2025-08-08 09:11 责任编辑：news

在 catia 软件中进行零件拔模操作，是产品设计过程中的重要环节，有助于确保零件顺利脱模。

首先，明确拔模的基本概念。拔模是指在模具设计中，为了使成型后的零件能够顺利从模具中脱出，而在零件表面设计一定的斜度。在 catia 里，通过特定的工具来实现这一功能。

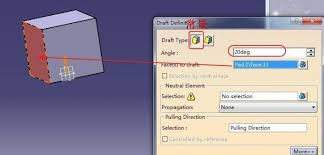

进入拔模操作界面后，第一步要选择拔模面。这是需要进行拔模处理的零件表面区域，要准确选中，否则会影响后续拔模效果。

接着，定义拔模方向。拔模方向决定了零件表面斜度的方向，一般根据模具的开合模方向来确定。正确的拔模方向至关重要，它直接关系到零件能否顺利脱模以及脱模后的质量。

然后，设置拔模角度。根据零件的具体要求和模具的设计特点，合理设置拔模角度。角度过小可能导致零件脱模困难，角度过大则可能影响零件的精度和外观。

在操作过程中，还可以利用一些辅助工具来优化拔模效果。例如，检查拔模面的连续性，确保整个表面的拔模角度均匀一致，避免出现局部拔模异常的情况。

同时，对于一些复杂的零件结构，可能需要进行多次拔模操作或者采用不同的拔模策略。比如，对于带有凹槽或凸起的部位，要单独考虑其拔模方式，以保证零件各个部分都能顺利脱模。

完成拔模操作后，要进行仔细的检查。通过 3d 视图观察零件的拔模效果，检查是否存在拔模不足、过拔或者拔模方向错误等问题。如有问题，及时调整相应的参数并重新进行拔模操作。

总之，在 catia 中进行零件拔模需要准确选择拔模面、定义正确的拔模方向、合理设置拔模角度，并通过辅助工具优化和仔细检查，这样才能确保生成高质量的拔模零件，满足实际生产的需求。
