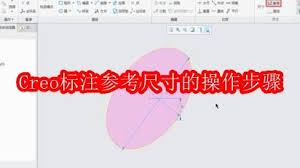

Creo怎么标注参考尺寸

时间：2025-07-31 09:49 责任编辑：news

在使用creo进行设计时，标注参考尺寸是一项重要的操作。它能帮助我们更好地理解模型的结构和尺寸关系，为设计提供更多的参考依据。那么，creo如何标注参考尺寸呢？

进入标注参考尺寸的操作界面

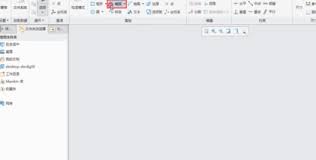

首先，打开creo软件并加载需要标注尺寸的模型。然后，在菜单栏中选择“注释”选项卡，接着在“注释”组中找到“尺寸”命令，点击下拉箭头，选择“参考尺寸”，此时就进入了标注参考尺寸的操作界面。

选择标注对象

在该操作界面下，我们可以通过多种方式选择要标注参考尺寸的对象。可以直接在模型上选取相应的边、线、点等几何元素，也可以通过框选的方式一次性选中多个需要标注的对象。

确定尺寸放置位置

选择好标注对象后，需要确定尺寸的放置位置。可以将鼠标指针移动到合适的位置，然后点击鼠标左键放置尺寸。在放置尺寸时，可以根据模型的布局和设计需求，合理调整尺寸的方向和位置，使其清晰明了。

调整参考尺寸的显示

标注完成后，我们可能需要对参考尺寸的显示进行一些调整。比如，可以更改尺寸的字体、大小、颜色等，使其与模型的其他元素相协调。在“注释”选项卡的“格式”组中，可以找到相关的设置选项，根据自己的需求进行调整。

注意事项

在标注参考尺寸时，需要注意一些事项。参考尺寸只是作为参考信息，不参与模型的实际尺寸驱动。所以，在模型修改时，参考尺寸不会自动更新。另外，参考尺寸的标注应该准确反映模型的实际尺寸关系，避免出现标注错误或混淆。

通过以上步骤，我们就能在creo中准确地标注参考尺寸了。合理使用参考尺寸，能让我们的设计工作更加高效、准确，为打造优质的产品模型提供有力支持。
